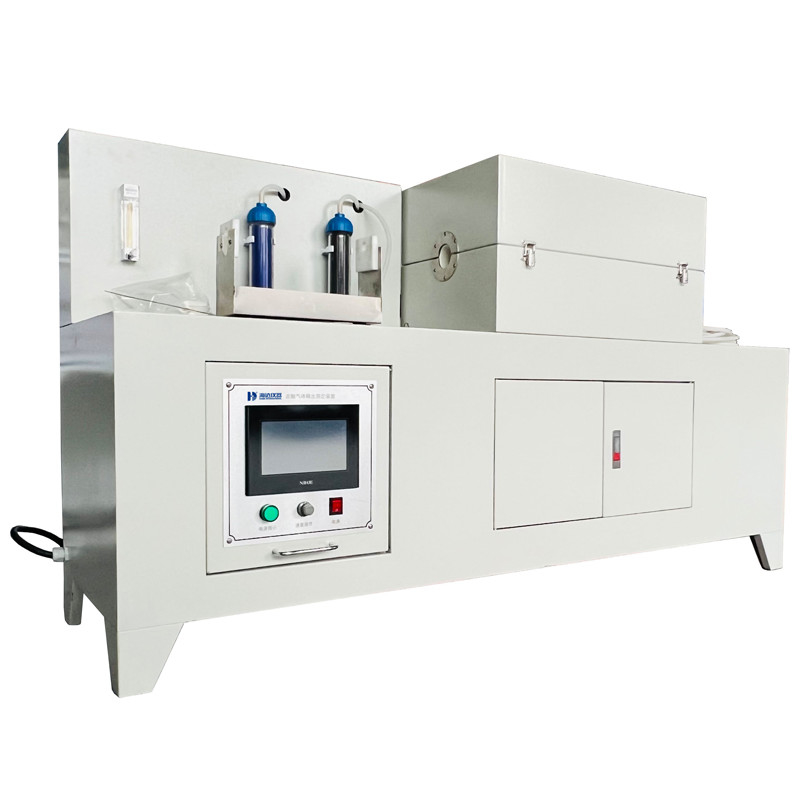

Aparelho de medição das emissões de gases halógenos

Aparelho de medição das emissões de gases halógenos

Descrição:

Este aparelho mede o valor do pH, a acidez e a condutividade dos gases emitidos durante a combustão de materiais de cabos ou cabos ópticos.É utilizado para determinar o teor total de gás halógeno-ácido em cabos retardadores de chama com baixo teor de halógeno e sem halógeno e para avaliar a acidez do gás através de medições de pH e condutividade.

Conformidade STandardos:

GB/T 17650.1 (Métodos de ensaio para gases desenvolvidos durante a combustão de materiais de cabos ou cabos ópticos)
GB/T 17650.2-8
IEC 60754-1:1994, CEI 60754-2:1991
GB/T 19666-2005 (Regras gerais para fios e cabos ignífugos e ignífugos)
GA 306.1-2007 (seção 6.3.4), GA 306.2-2007 (seção 6.3.4)

UL 2556-2007 (seções 9.10 e 9.11)

1Forno tubular:

Câmara de aquecimentoComprimento efetivo: 600 mm; Diâmetro: Ø42 mm.

Sistema de aquecimento:Sistema de aquecimento eléctrico regulavel; Potência: 220V/10KW (ver figura 1).

2Tubos de combustão:

Materiais:Tubos refratários de sílica resistentes à corrosão.

Dimensões:Diâmetro interno: 40 mm; comprimento de protrusão na entrada: 60×200 mm; comprimento de protrusão na saída: 60×100 mm (permitindo a expansão térmica).

3Barco de combustão:

Materiais:Tubo de quartzo fundido.

Dimensões:comprimento: 100 mm largura: 25 mm profundidade: 10 mm

Mecanismo de alimentação:Acionado por um ímã de barra e fio de platina.

4. Recolha de gás:

Botões de absorção:Dois frascos; um equipado com um agitadoor magnético e contendo 220 ml de solução de hidróxido de sódio.

5Sistema de abastecimento de gás:

Medidor de fluxo de ar:Faixa de regulação: 20×200 mL.

Compressor:Fornecido pelo utilizador.

6. Amostragem:

Quantidade da amostra:500-1000 mg.

7. Medição do teor de ácido halógeno:

Balança analítica (facultativo):Precisão: 0,1 mg.

Medidor de pH digital:Precisão: pH 0,02.

Medidor de condutividade:Intervalo: 0 ‰ 1 × 105 μS/cm.

Sistema de controlo:PLC + ecrã táctil Weintek para uma operação precisa e fácil de usar.

8. Componentes principais:

• Forno de aquecimento tubular (1 conjunto)
• Tubos de aquecimento de quartzo (1 conjunto)
• Caixa de controlo (1 unidade)
• Agitação magnética (1 unidade)
• Balão de filtragem (500 ml, 2 unidades)
• Garrafa de lavagem a gás (500 ml, 2 unidades)
• Termócopo de tipo 1.5 (1 conjunto)
• Tubos de silicone (3 metros)
• Tubos de borracha (2 metros)
• Barcos de combustão (20 unidades)
• Medidor de pH digital (1 unidade)
• Medidor de condutividade (1 unidade)
